Model Bilgileri

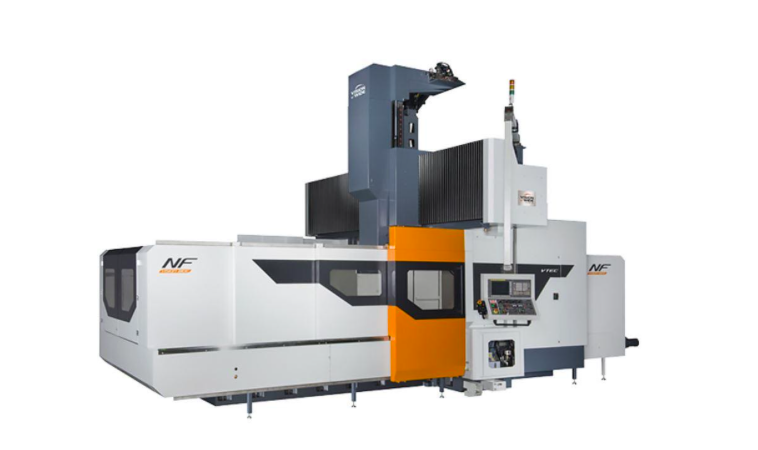

NF Serisi tezgahlar, Vision Wide tarafından makina parçası ve kalıpçılık sanayiinin hassasiyet ve hız gereksinimlerine yönelik olarak geliştirilmiş yüksek hızlı CNC köprü tipi işleme merkezleridir.
Tezgah ölçü tablosu aşağıda sunulmuştur.
| Model | Birim | NF-2223 | NF-3223 | NF-4223 | NF-5223 | NF-6223 | NF-8223 | NF-10223 | NF-3226 | NF-4226 | NF-5226 | NF-6226 | NF-8226 | NF-10226 | NF-3232 | NF-4232 | NF-5232 | NF-6232 | NF-8232 | NF-10232 | NF-3230 | NF-4230 | NF-5230 | NF-6230 | NF-8230 | NF-10230 | NF-3233 | NF-4233 | NF-5233 | NF-6233 | NF-8233 | NF-10233 | NF-3239 | NF-4239 | NF-5239 | NF-6239 | NF-8239 | NF-10239 | |||||||||||||||||||||||
| X Hareketi | mm | 2.200 | 3.200 | 4.200 | 5.200 | 6.200 | 8.200 | 10.200 | 3.200 | 4.200 | 5.200 | 6.200 | 8.200 | 10.200 | 3.200 | 4.200 | 5.200 | 6.200 | 8.200 | 10.200 | 3.200 | 4.200 | 5.200 | 6.200 | 8.200 | 10.200 | 3.200 | 4.200 | 5.200 | 6.200 | 8.200 | 10.200 | 3.200 | 4.200 | 5.200 | 6.200 | 8.200 | 10.200 | |||||||||||||||||||||||
| Y Hareketi | mm | 2.300 | 2.600 | 3.200 | 3.000 | 3.300 | 3.900 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Z Hareketi | Kutu kızak | mm | 920/1.020 | 920 / 1.020 | 920 / 1.020 | 920 / 1.020 | 920 / 1.020 | 920 / 1.020 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lineer kızak | mm | 1.000 / 1.200 / 1.400 | 1.000 / 1.200 / 1.400 | 1.000 / 1.200 / 1.400 | 1.000 / 1.200 / 1.400 | 1.000 / 1.200 / 1.400 | 1.000 / 1.200 / 1.400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kolonlar Arası Mesafe | mm | 2.400 | 2.700 | 3.200 | 2.400 | 2.400 | 3.200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tabla Yüzey Ölçüsü | mm | 2.000x | 3.000x | 4.000x | 5.000x | 6.000x | 8.000x | 10.000x | 3.000x | 4.000x | 5.000x | 6.000x | 8.000x | 10.000x | 3.000x | 4.000x | 5.000x | 6.000x | 8.000x | 10.000x | 3.000x | 4.000x | 5.000x | 6.000x | 8.000x | 10.000x | 3.000x | 4.000x | 5.000x | 6.000x | 8.000x | 10.000x | 3.000x | 4.000x | 5.000x | 6.000x | 8.000x | 10.000x | |||||||||||||||||||||||
| 2.050 | 2.050 | 2.050 | 2.050 | 2.050 | 2.050 | 2.050 | 2.450 | 2.450 | 2.450 | 2.450 | 2.450 | 2.450 | 2.450 | 2.450 | 2.450 | 2.450 | 2.450 | 2.450 | 2.050 | 2.050 | 2.050 | 2.050 | 2.050 | 2.050 | 2.450 | 2.450 | 2.450 | 2.450 | 2.450 | 2.450 | 2.450 | 2.450 | 2.450 | 2.450 | 2.450 | 2.450 | |||||||||||||||||||||||||
| Tabla Yük Kapasitesi | kg | 9.000 | 13.000 | 16.000 | 20.000 | 22.000 | 24.000 | 26.000 | 13.000 | 16.000 | 20.000 | 22.000 | 24.000 | 26.000 | 13.000 | 16.000 | 20.000 | 22.000 | 24.000 | 26.000 | 13.000 | 16.000 | 20.000 | 22.000 | 24.000 | 26.000 | 13.000 | 16.000 | 20.000 | 22.000 | 24.000 | 26.000 | 13.000 | 16.000 | 20.000 | 22.000 | 24.000 | 26.000 | |||||||||||||||||||||||
| İlerleme Hızı | m/dak. | 24 | 20 | 20 | 20 | 20 | 24 | 20 | 20 | 20 | 20 | 24 | 18 | 15 | 15 | 15 | 24 | 18 | 15 | 15 | 15 | 24 | 18 | 15 | 15 | 15 | 15 | 24 | 18 | 15 | 15 | 15 | |||||||||||||||||||||||||||||
| ATC Magazin İstasyon Sayısı | adet | 60 | 60 | 60 | 60 | 60 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
